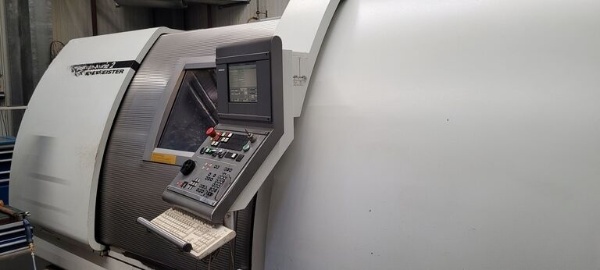

2-Axis Universal Lathe with a partial hollow clamping device
Turning Diameter Over Cross Slide 455 mm
Swing Diameter Over Bed Track Cover 680 mm
Swing Diameter Over Face Guide 455 mm
Chuck Diameter 250 / 315 mm
Face Stroke (X-axis Travel) 320 mm
Longitudinal Stroke (Z-axis Travel) 1,097 mm
Spindle Speed Range 18 – 3,600 rpm
Spindle Bore 107 mm
Spindle Head (Flat Flange) 220 h5 mm
Spindle Diameter in Front Bearing 140 mm
Main Motor Power 23 kW
Speed Range 18 – 3,600 rpm
Number of Tool Stations 12
Tool Holder Standard DIN 69880 (VDI 3425)
Cylinder Shank Diameter 40 mm
Switching Time
30° Rotation 0.86 sec
180° Rotation 1.62 sec
Quill Diameter 120 mm
Quill Holder MK 5
Quill Stroke 120 mm
Maximum Quill Force 1,400 daN
Tank Capacity 30 L
Max. Pressure 80 bar
Clamping Device Pressure Max. 80 bar
Tank Capacity 220 L
Pump Output 1.7 kW
Delivery Rate (at 6 bar) 20 L/min
Tank Capacity 5 L
Total Connected Load 58.5 kVA
Operating Voltage 400 V / 50 Hz
Slow-Blow Fuse (VDE 0100) 100 A
Permissible Voltage Fluctuation ±10%
Operating Temperature Range +15 to +35°C
Max. Relative Humidity 75%
Max. Installation Altitude 1,000 m above sea level
Net Weight (without Chip Conveyor) ~8,700 kg
Gross Weight (Truck Transport) ~8,900 kg
Overall Dimensions (L × W × H, with Chip Conveyor) 5,560 × 2,400 × 2,130 mm
The machine includes a chip conveyor, tailstock, SMW KNCS-N 315 three-jaw chuck, and a 12-station tool carrier.
