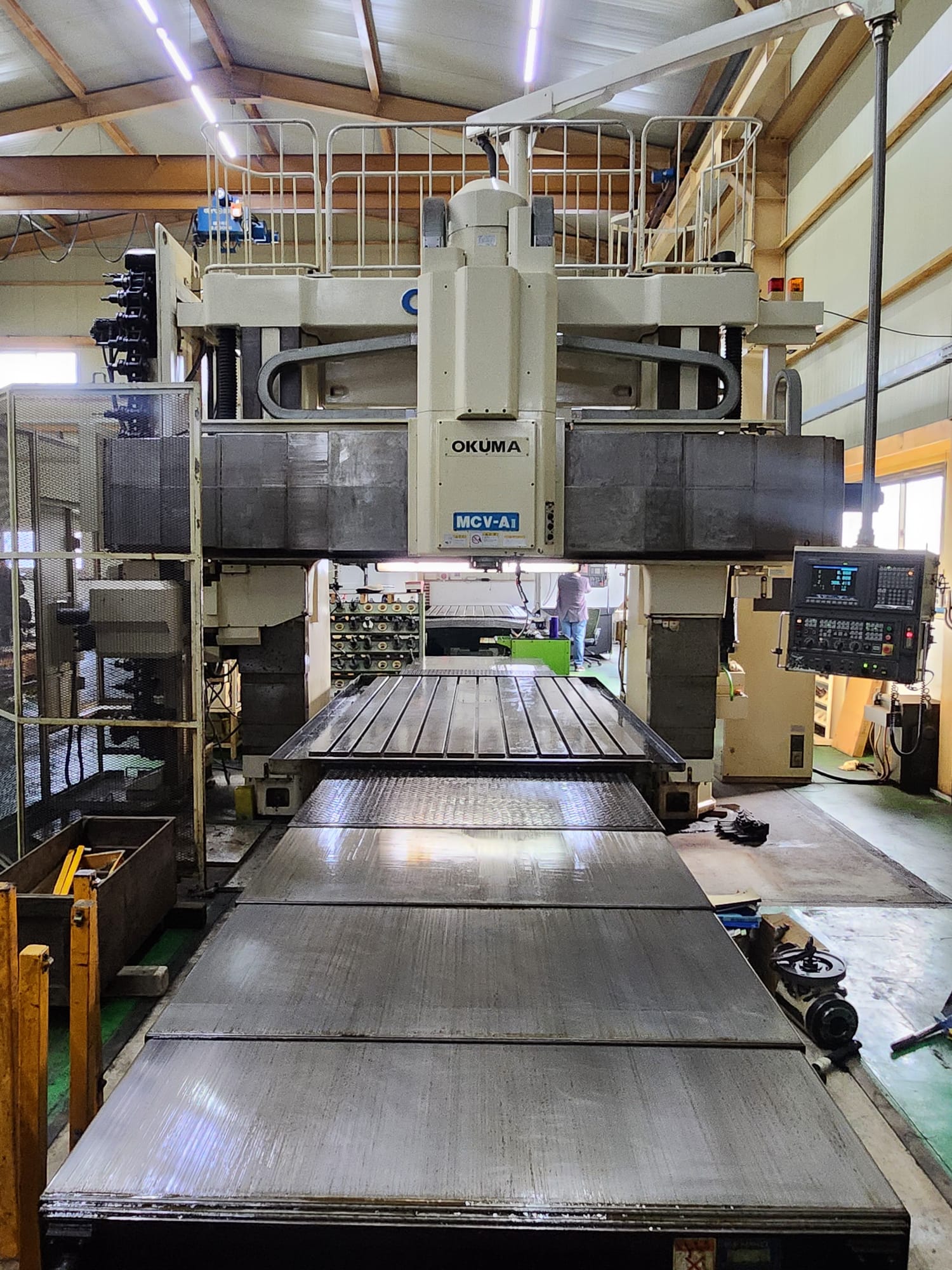

5 Side Double Column VMC
Effective Gate Width 2,050 mm
X-Axis Travel (Table Forward/Back) 3,000 mm
Y-Axis Travel (Main Spindle Left/Right) 2,000 mm
Z-Axis Travel (Quill Up/Down) 450 mm
Distance from Table Top to Spindle Nose 0–1,510 mm
Table Size (Width × Length) 1,500 × 3,100 mm
Working Area Size (Width × Length) 1,500 × 2,800 mm
T-Slot (Width × Number × Interval) 20 × 11 (140 mm)
Table Height from Floor 750 mm
Cutting Feed Speed 1–10,000 mm/min
Rapid Traverse Speed 20,000 mm/min
Spindle Diameter (Standard Spec) 100 mm
Spindle Diameter (High-Speed Spec) 85 mm
Spindle Taper NT No.50
Spindle Speed (Standard) 30–4,000 rpm
Spindle Speed (High-Speed) 30–6,000 rpm
Quill Diameter 210 mm
Quill Cutting Feed Speed 1–10,000 mm/min
Quill Rapid Traverse Speed 10,000 mm/min
Ram Head Cutting Feed Speed 1–10,000 mm/min
Ram Head Rapid Traverse Speed 20,000 mm/min
Cross Rail Elevation (Vertical Travel) 1,150 mm
Cross Rail Traverse Speed (Standard) 420 mm/min (50 Hz), 500 mm/min (60 Hz)
Auto Positioning Speed (Cross Rail) 340 mm/min
Tool Holder Type BT No.50
Tool Storage Capacity 24 tools (Optional: 50, 72, 100)
Tool Identification System Unique Position System
Main Spindle Motor (Standard Spec) 22 / 18.5 kW (VAC, 30 min/continuous)
Main Spindle Motor (High-Speed Spec) 22 / 15 kW (VAC, 30 min/continuous)
Ram Head Feed Motor 4.8 kW (AC)
Table Feed Motor 4.0 kW (AC)
Quill Feed Motor 4.8 kW (AC)
Cross Rail Elevation Motor 3.6 kW (AC)
Cross Rail Auto Positioning Motor (Option) 3.6 kW (AC)
Hydraulic Unit Motor 2.2 kW
Coolant Unit Motor 0.75 kW
