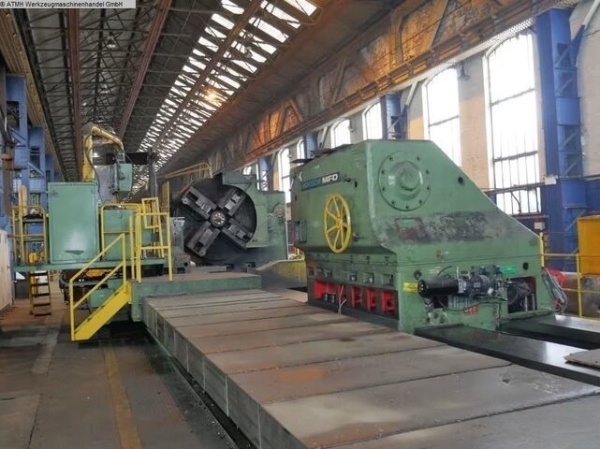

Turning Diameter Over Bed 2,235 mm
Turning Diameter Over Slide Rest 2,997 mm
Turning Length 12,200 mm
Control System SIEMENS
Faceplate Diameter 2,000 mm
Machine Weight ~220 tons
Space Requirement 7 × 22 meters (+ Control Cabinet: 4.7 × 0.5 × 2 meters)
Max. Swing Over Bed Slide 2,000 mm
Center Height Over Bed 1,500 mm
Distance Between Centers 12,000 mm
Max. Workpiece Weight 110 tons
Height from Shop Floor to Machine Axis 2,200 mm
Main Spindle Diameter 670 mm
Faceplate Diameter 2,000 mm
Min/Max Workpiece Diameter (Chucked) Ø457 mm – Ø1,600 mm
Dead Center Angle 80°
Faceplate Speed Ranges
Constant Torque
1st Range 0.5 – 2.6 rpm
2nd Range 1.25 – 7.2 rpm
3rd Range 3.1 – 18 rpm
4th Range 7.8 – 45 rpm
Constant Capacity
1st Range 9.0 kW
2nd Range 22.6 kW
3rd Range 56 kW
4th Range 140 kW
Main Drive Power 220 HP
Max. Torque at Faceplate 30,000 kpm
Key Speed 5.7 rev/min
Max. Admissible Main Cutting Force 30,000 kp
Feed Speeds
Longitudinal 0.3 – 120 mm/min
Transverse 0.3 – 120 mm/min
Rapid Traverse Speeds
Longitudinal 2,000 mm/min
Transverse 1,000 mm/min
Max. Copying Depth 508 mm
Tool Carrier Dimensions
Width 60 mm
Cutting Edge Height 60 mm
Shank-Type Tools on Clamping Table 100 mm
Travel of Upper Tool Post 820 mm
4. Tailstock
Tailstock Barrel Diameter 580 mm
Adjustment of Barrel 150 mm
Dead Center Angle 80°
Speed of Rapid Traverse 2,000 mm/min
Positioning Speed 500 mm/min
5. Steady Rest
Clamping Range Ø356 – 902 mm
Twin Barrel Steady Capacity 50-ton capacity, roller type
