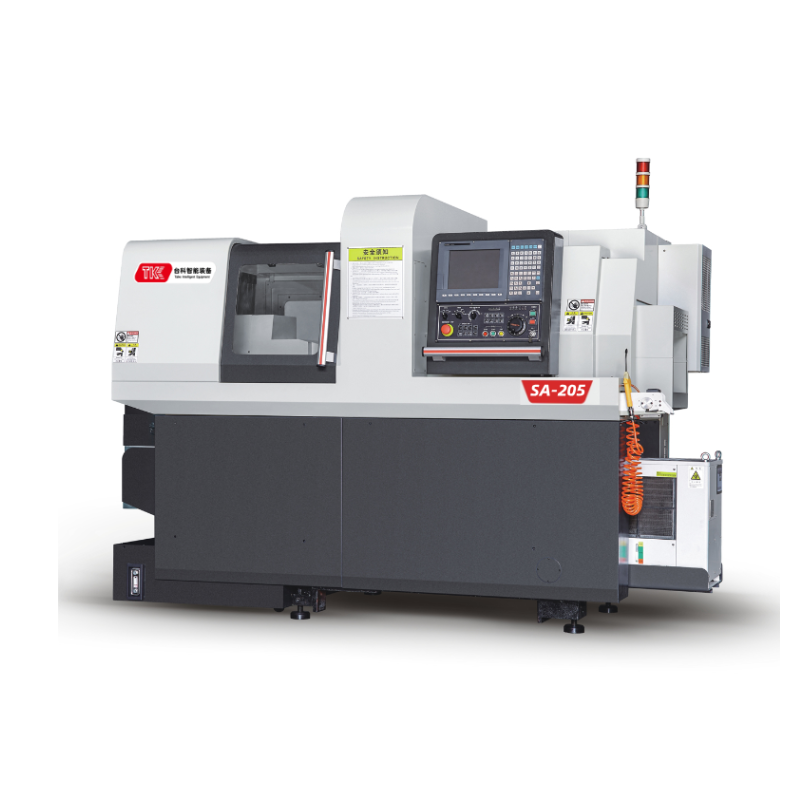

Five-Axis Linkage Swiss-Type Automatic CNC Lathe
Main Specifications
Max. Machining Diameter φ20 mm
Max. Headstock Stroke G.B. – 255 mm / N.G.B – 2.5D
Turning Tools 6 Tools (□12 mm)
Face Tool Holder Front-End Working – 5 Tools, Rear-End Working – 2 Tools (Max. 5 Tools)
Max. Drilling (Fixed Tool Axis) φ10 mm
Max. Tapping (Fixed Tool Axis) M8 × P1.25
Cross Tool Unit 5 Tools (5 × ER16)
Max. Drilling (Cross Tool) φ8 mm
Max. Tapping (Cross Tool) M6 × P1.0
Max. Milling φ10 mm
Max. Slotting Notch Width 1.5 mm, Depth 4 mm
Cross Tool Speed (ER16) 6000 rpm
Cross Tool Drive Motor 1.0 kW
Main Spindle Speed 10,000 rpm (7000 rpm with G.B.)
Main Spindle Indexing Angle C-Axis Control (0.001°)
Main Spindle Motor 2.2 / 3.7 kW
Main Spindle Through-Hole Diameter φ22 mm
Coolant Capacity 170 L
Coolant Motor 0.4 kW
Rapid Traverse Rate (Main Axis) Z1 – 32 m/min, X1 – 32 m/min, Y1 – 32 m/min
Machine Dimensions (L × W × H) 2300 × 1300 × 1780 mm
Machine Weight 2600 kg
Sub Spindle Attachment
Max. Machining Diameter φ20 mm
Max. Length of Front Pick 80 mm
Max. Emerged Length 50 mm
Back Processing Tools (ER16) 4–6 Tools (Includes Optional)
Max. Drilling (Fixed Tool Axis) φ8 mm
Max. Tapping (Fixed Tool Axis) M8 × P1.25
Max. Drilling (Power-Driven) φ6 mm
Max. Tapping (Power-Driven) M6 × P1.0
Sub Spindle Speed 8000 rpm
Sub Spindle Indexing Angle C-Axis Control (0.001°)
Sub Spindle Motor 1.5 / 2.2 kW
Rapid Traverse Rate (Sub Axis) Z1 – 32 m/min, X1 – 24 m/min, Y1 – 24 m/min
Standard Accessories
01. CNC Functions – SYNTEC 200TB
02. 10.4-Inch Color LCD Display
03. Chucking Sleeve (Main/Sub)
04. Synchronous Rotary Guide Bushing
05. O.D. Tool ×6
06. C Axis Control (Main/Sub)
07. Chucking Device (Main/Sub)
08. Transverse Rotating Tools ×5
09. I.D. Tool Holder
10. Back End Tool Holder
11. Lubrication Device (with Level Sensor)
12. Door Switch
13. Separate Iron Chip Storage Tank
14. Separate Cutting Oil Tank
15. Residual C
