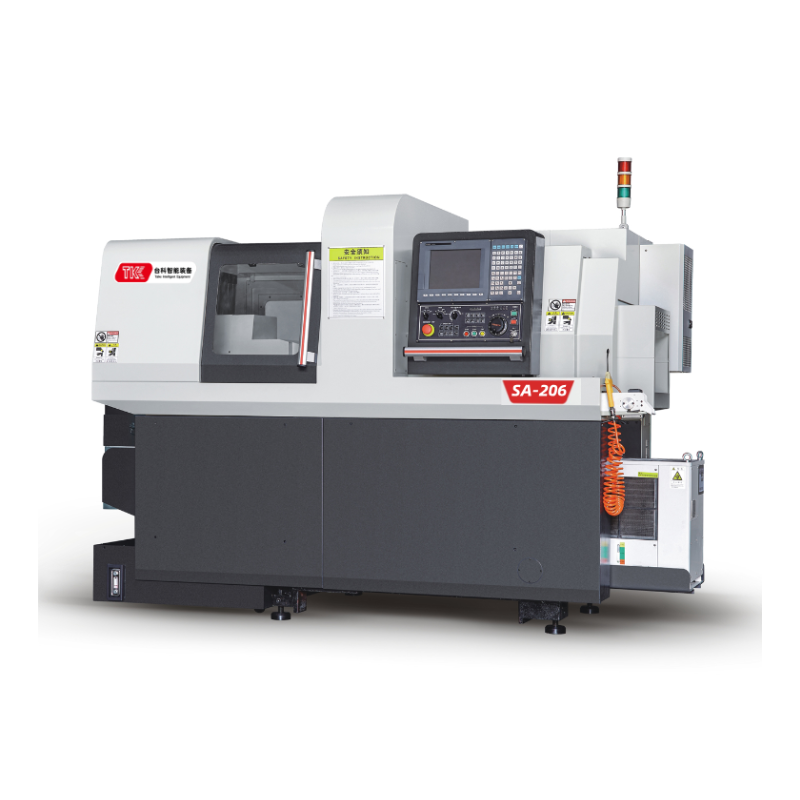

Six-Axis Linkage Swiss-Type Automatic CNC Lathe
Main Specifications
Max. Machining Diameter φ20 mm
Max. Headstock Stroke G.B. – 255 mm / N.G.B – 2.5D
Turning Tools 6 Tools (□12 mm)
Face Tool Holder Front-End Working – 5 Tools, Rear-End Working – 2 Tools (Max. 5 Tools)
Max. Drilling (Fixed Tool Axis) φ10 mm
Max. Tapping (Fixed Tool Axis) M8 × P1.25
Cross Tool Unit
Number 5 Tools
Model 5 × ER16
Max. Drilling φ8 mm
Max. Tapping M6 × P1.0
Max. Milling φ10 mm
Max. Slotting Notch Width 1.5 mm, Depth 4 mm
Cross Tool Speed (ER16) 6000 rpm
Drive Motor 1.0 kW
Motion & Traverse
Rapid Traverse Rate – Z1 Axis 32 m/min
Rapid Traverse Rate – X1 Axis 32 m/min
Rapid Traverse Rate – Y1 Axis 32 m/min
Main Spindle
Speed 10,000 rpm
Indexing Angle C-Axis Control (0.001°)
Motor 2.2 / 3.7 kW
Through-Hole Diameter φ22 mm
Machine Structure
Coolant Capacity 170 L
Coolant Motor 0.4 kW
Dimensions (L × W × H) 2310 × 1300 × 1720 mm
Weight 2600 kg
Sub Spindle Attachment
Max. Machining Diameter φ20 mm
Max. Length of Front Pick 80 mm
Max. Emerged Length 50 mm
Back Processing Tools (ER16) 8 Tools (Includes Optional)
Max. Drilling (Fixed Tool Axis) φ8 mm
Max. Tapping (Fixed Tool Axis) M8 × P1.25
Max. Drilling (Power-Driven) φ6 mm
Max. Tapping (Power-Driven) M6 × P1.0
Rapid Traverse Rate – Z1 Axis 32 m/min
Rapid Traverse Rate – X1 Axis 24 m/min
Rapid Traverse Rate – Y1 Axis 24 m/min
Sub Spindle Speed 8000 rpm
Sub Spindle Indexing Angle C-Axis Control (0.001°)
Sub Spindle Motor 1.5 / 2.2 kW
Standard Accessories
01. CNC Functions – SYNTEC 200TB
02. 10.4-Inch Color LCD Display
03. Chucking Sleeve (Main/Sub)
04. Synchronous Rotary Guide Bushing
05. O.D. Tool ×6
06. C-Axis Control (Main/Sub)
07. Chucking Device (Main/Sub)
08. Transverse Rotating Tools ×5
09. I.D. Tool Holder
10. Y2 Axis Unit
11. Lubrication Device (with Level Sensor)
12. Door Switch
13. Separate Iron Chip Storage Tank
14. Separate Cutting Oil
