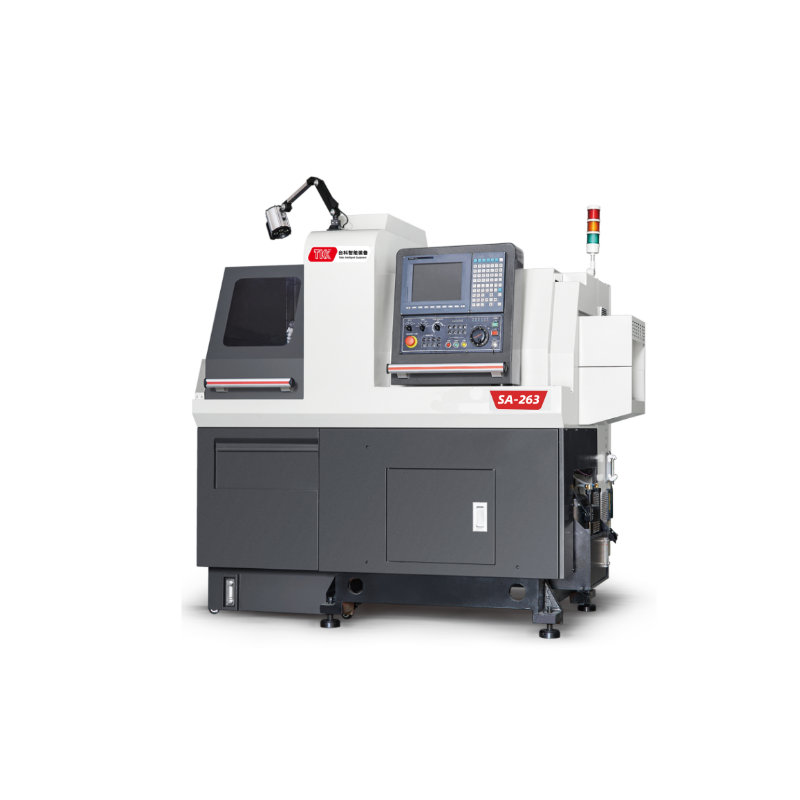

High-Precision Swiss-Type Sliding Head CNC Lathe
Main Specifications
Max. Machining Diameter φ26 mm
Max. Headstock Stroke G.B. – 255 mm / N.G.B – 2.5D
Turning Tools 6 Tools (□12 mm)
Face Tool Holder Front-End Working – 5 Tools
Max. Drilling (Fixed Tool Axis) φ10 mm
Max. Tapping (Fixed Tool Axis) M8 × P1.25
Cross Tool Unit
Number 5 Tools
Model 5 × ER16
Max. Drilling φ8 mm (ER16)
Max. Tapping M6 × P1.0 (ER16)
Max. Milling φ10 mm
Max. Slotting Notch Width 1.5 mm, Depth 4 mm
Cross Tool Speed (ER16) 6000 rpm
Drive Motor 1.0 kW
Motion & Traverse
Rapid Traverse Rate – Z1 Axis 32 m/min
Rapid Traverse Rate – X1 Axis 32 m/min
Rapid Traverse Rate – Y1 Axis 32 m/min
Main Spindle
Speed 10,000 rpm (7000 rpm G.B.)
Indexing Angle C-Axis Control (0.001°)
Motor 2.2 / 3.7 kW
Through-Hole Diameter φ27 mm
Machine Structure
Coolant Capacity 170 L
Coolant Motor 0.4 kW
Dimensions (L × W × H) 1900 × 1300 × 1780 mm
Weight 2000 kg
Standard Accessories
01. CNC Functions – SYNTEC 200TB
02. 10.4-Inch Color LCD Display
03. Chucking Sleeve (Main/Sub)
04. Synchronous Rotary Guide Bushing
05. O.D. Tool ×6
06. C-Axis Control (Main)
07. Chucking Device (Main)
08. Transverse Rotating Tools – 5-Piece Type (3 Detachable ER16 + 2 ER11 Tools)
09. I.D. Tool Holder
10. Lubrication Device (with Level Sensor)
11. Separate Iron Chip Storage Tank
12. Separate Cutting Oil Tank
13. RCD (Residual Current Device)
14. Product Ejector
15. Desandman
16. Guide Bushing Air Seal
17. Main Spindle Air Seal
18. Signal Lamp
19. LED Work Light
20. Oil Cooler
