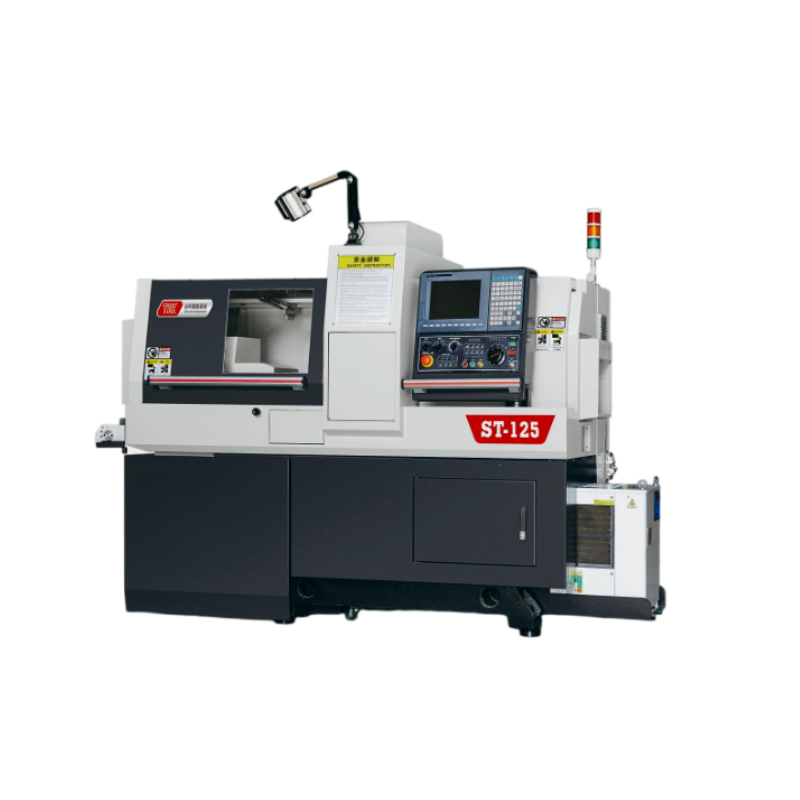

Cost-Effective Five-Axis Turn-Mill Composite Swiss-Type Automatic Lathe
Main Specifications
Max. Machining Diameter φ12 mm
Max. Headstock Stroke G.B. – 85 mm / N.G.B. – 2.5D
Turning Tools 6 Tools (□10 mm)
Face Tool Holder Front-End – 4 Tools / Rear-End – 2 Tools (Max. 4)
Max. Drilling (Fixed Tool Axis) φ8 mm
Max. Tapping (Fixed Tool Axis) M6 × P1.25
Cross Tool Unit
Number 4 Tools
Model 3 × ER11 + 1 × ER16
Max. Drilling φ6 mm (ER11)
Max. Tapping M5 × P0.8 (ER11)
Max. Milling φ8 mm
Speed ER11 – 8,000 rpm / ER16 – 6,000 rpm
Drive Motor 0.75 kW
Rapid Traverse Rate
Z1 Axis 32 m/min
X1 Axis 32 m/min
Y1 Axis 32 m/min
Main Spindle
Speed 12,000 rpm (8,000 rpm with Guide Bushing)
Indexing Angle C-Axis Control (0.001°)
Motor 1.5 / 2.2 kW
Through-Hole Diameter φ14 mm
Machine Construction
Coolant Capacity 130 L
Coolant Motor 0.4 kW
Dimensions (L × W × H) 2066 × 1100 × 1685 mm
Weight 1900 kg
Sub Spindle Attachment
Max. Machining Diameter φ12 mm
Max. Front Pick Length 80 mm
Max. Emerged Length 50 mm
Back Processing Tool Holders ER11 – 4 Tools (Includes Optional)
Max. Drilling (Fixed Tool Axis) φ8 mm
Power-Driven Drilling φ6 mm
Max. Tapping (Fixed Tool Axis) M6 × P1.0
Power-Driven Tapping M5 × P0.8
Sub Spindle Speed 12,000 rpm
Indexing Angle C-Axis Control (0.001°)
Motor 1.5 / 2.2 kW
Rapid Traverse Rate (Sub Spindle) Z1 – 32 m/min / X1 – 24 m/min / Y1 – 24 m/min
Standard Accessories
01. CNC Functions – SYNTEC 200TB
02. 10.4-Inch Color LCD Display
03. Chucking Sleeve (Main/Sub)
04. Synchronous Rotary Guide Bushing
05. O.D. Tool ×6
06. C-Axis Control (Main/Sub)
07. Chucking Device (Main/Sub)
08. Transverse Rotating Tools – 4 Pieces (3 × ER11 + 1 × ER16)
09. I.D. Tool Holder
10. Back-End Tool Holder
11. Lubrication Device (with Level Sensor)
12. Door Switch
13. Separate Iron Chip Storage Tank
14. Separate Cutting Oil Tank
15. Residual Current Device (RCD)
16. Product Ejector
17. Desandman
